US7363090B2 Band stop filter employing a capacitor and an inductor tank circuit to enhance MRI compatibility of active implantable medical devices

摘要

• 问题:MRI RF 脉冲场以天线方式耦合到植入导线，感应电流在导体中产生电阻损耗，并经远端电极流入组织造成局部欧姆热；导线长度、走向、植入位置和电极形态使同一 SAR 下的温升并不固定。
• 方案:把电感与电容组成的并联谐振 tank（146）串入导线，在 64 MHz、128 MHz 等选定频率呈高阻抗；以低损耗电感和高 ESR 电容调节总 Q，在低频治疗/感知信号损耗与 RF 阻带宽度之间取舍。
• 效果:证据止于电路级阻抗、理想/有损模型与插入损耗示意，未到温升终点。
• 形态:滤波器可位于导线任一点，优选邻近或集成于 TIP/RING 电极；可用分立 L∥C、多只串并联元件或利用匝间寄生电容的自谐振线圈实现。原始文本含 18 项权利要求，2012 年再审后 1、6–8、14–18 被取消，修改后的 2、9 及从属 3–5、10–13被认定可专利。

原理与方案

标注:引号内英文 = 专利 raw 原文;[推导] = 由专利参数与电路模型推出的结论，非专利原文;[推断] = 按 RF/工艺常识的判断，专利未述;[待确认] = 专利未给、需另行定夺的输入或判断。

失效机理

MRI 体线圈或头线圈产生的 RF 场沿植入导线（104）建立感应电流。导线电阻把电流转化为分布热；远端 TIP（142）与组织之间的电流在界面附近产生欧姆热。RING（144）通常位于流动血液中而冷却较强，TIP 埋入组织、散热条件较差，因此专利把 TIP 作为主要局部致热位置。RF 耦合还随导线有效电气长度、走向、植入侧别和端接改变；电气长度接近组织中的驻波条件时，电流与尖端发热可增强[1]。专利据此判断“SAR level alone is not a good predictor”，并把 RF 致热与梯度场致热区分：后者被认为远小于 RF 场贡献。

专利把导线不同区段形成的感应回路视为可彼此近似解耦的局部回路。远端电极附近可有一组电流，AIMD 近端还可有另一组；[推导] 串联滤波器只约束必须跨过该位置的电流，不能据一个远端滤波器推定整根导线各区段均无 RF 环流。这也是说明书允许沿导线布置一只或多只滤波器的物理依据。

谐振阻断机理

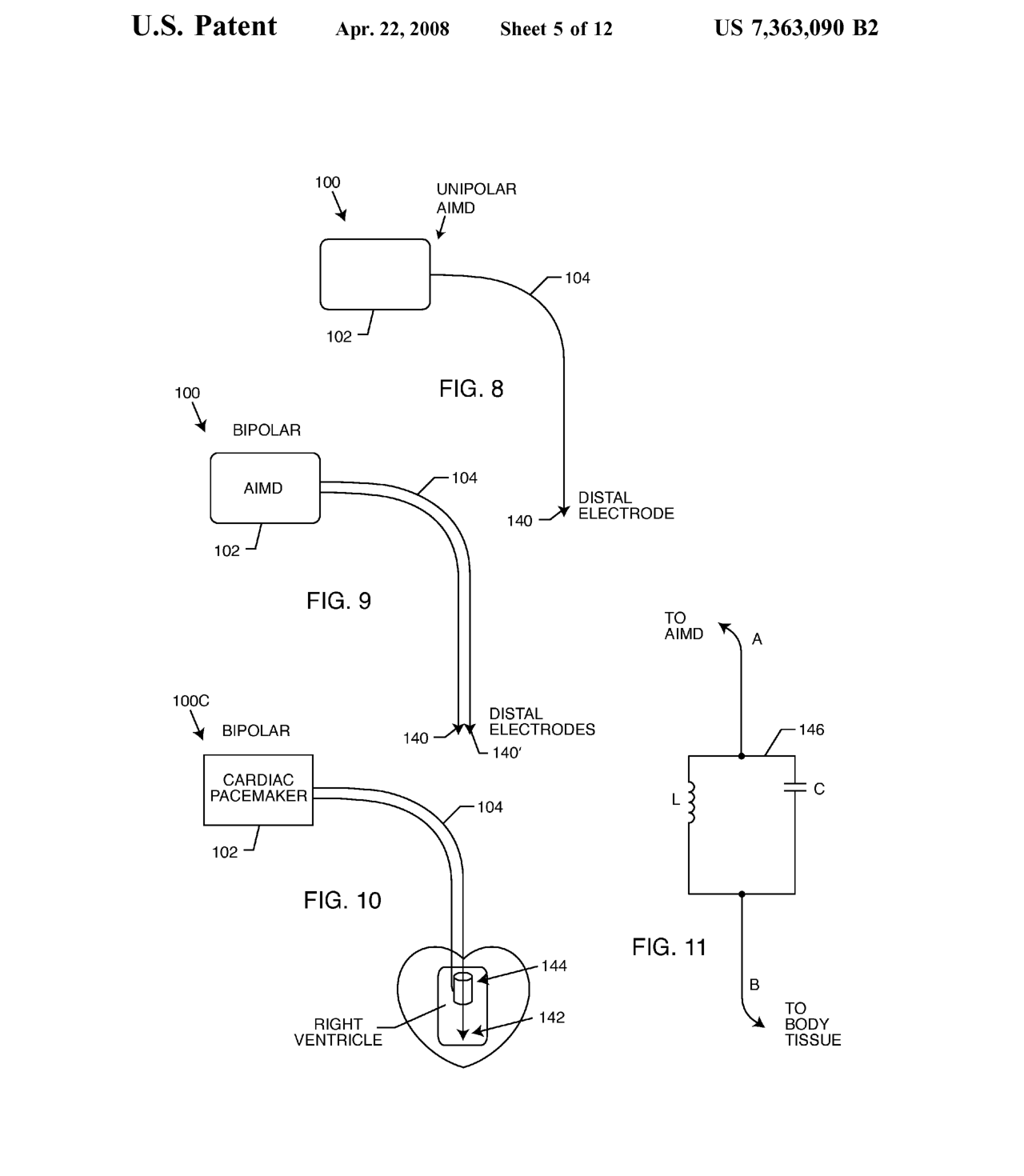

电感 L 与电容 C 并联形成 tank（146），再把该两端网络串入导线。谐振频率为

$$f_r=\frac{1}{2\pi \sqrt{LC}}.$$

在 $f_r$ 处，电感与电容支路的无功导纳相消，理想并联 LC 的端口阻抗趋于无穷；实际峰值受电感电阻与电容 ESR 限制。该高阻抗串入信号通路后构成 bandstop，使选定频率的导线电流不能继续流向电极侧[2]。低频端由电感支路导通，电容近似开路；远高于谐振频率时，电容支路成为主要通路（FIG. 18、FIG. 19、FIG. 20、FIG. 21）。

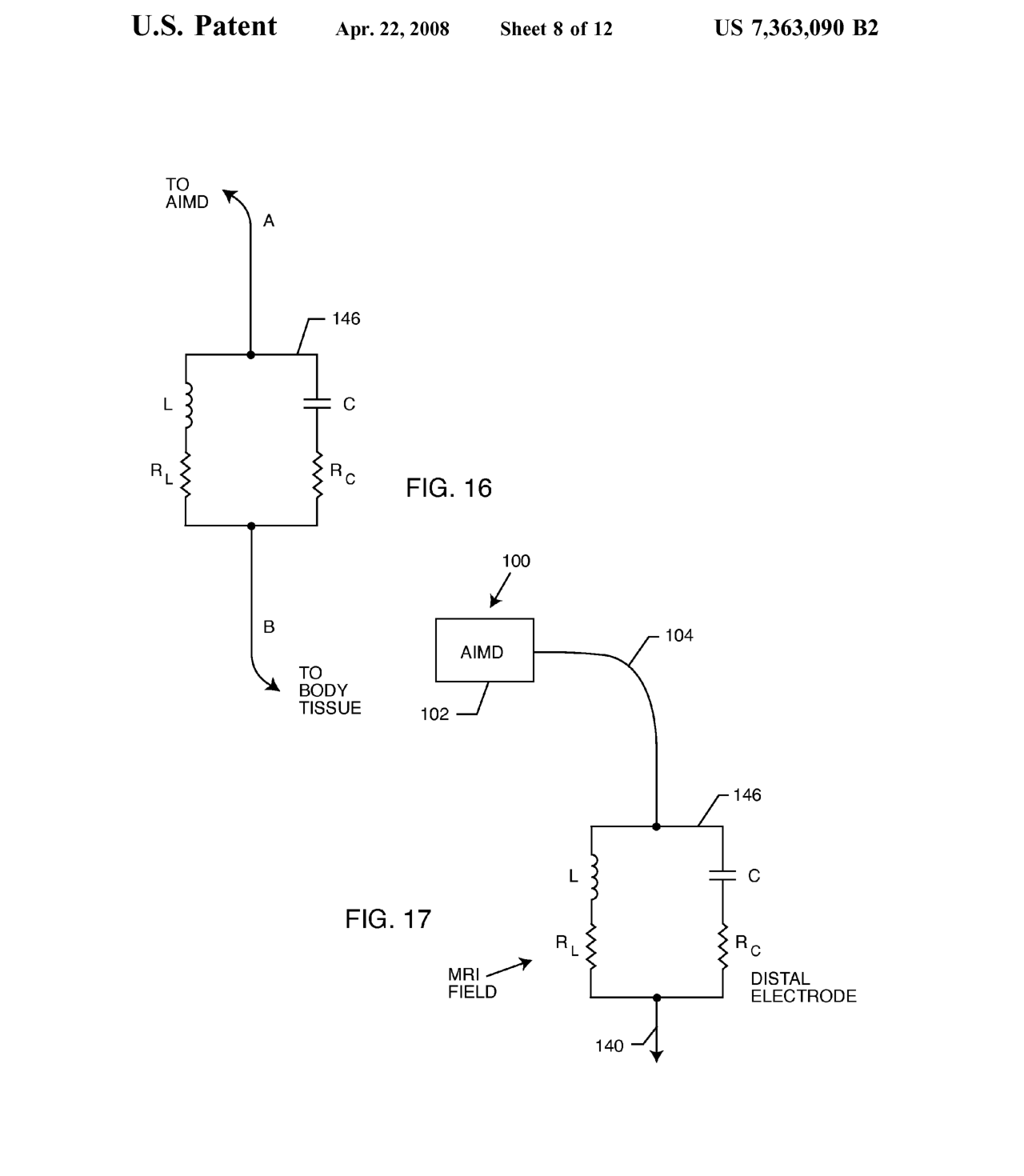

FIG. 16 在两支路中分别加入损耗电阻。模型假定 1–100 nH 的小电感在 MRI RF 频率下匝间并联电容可忽略，小型或同轴电容的串联电感亦可忽略。该近似适合说明谐振峰、低频透过与 Q 的方向性关系，未包含导线的分布参数、组织负载或滤波器位置形成的多回路。

【关键图占位｜库主定稿时补】FIG. 16 — 并联 tank（146）的非理想集总模型，以两支路串联损耗表示电感电阻与电容 ESR。

工程实现

专利优选空气芯小电感，避免铁氧体或铁芯在 B0 下饱和导致电感变化，并减少磁性材料造成的图像伪影。电感建议为 1–100 nH，电容的可封装范围约为数十 pF 至 10,000 pF，优选 100–4,000 pF；频点、元件值与封装空间须共同迭代。

FIG. 22 给出两条设计路径：先按可用空间选 C、反解 L，或先选低电阻且可封装的 L、反解 C；若尺寸、寄生电阻、Q、耐压或载流能力不满足，则更换假定值。多个电感可串联、多个电容可并联。另一形态让多匝线圈以匝间寄生电容在 MRI RF 频率“self-resonant at a predetermined frequency”；主模型与该替代实现分别适用于低寄生电容的小电感和刻意增大匝间电容的多匝线圈。

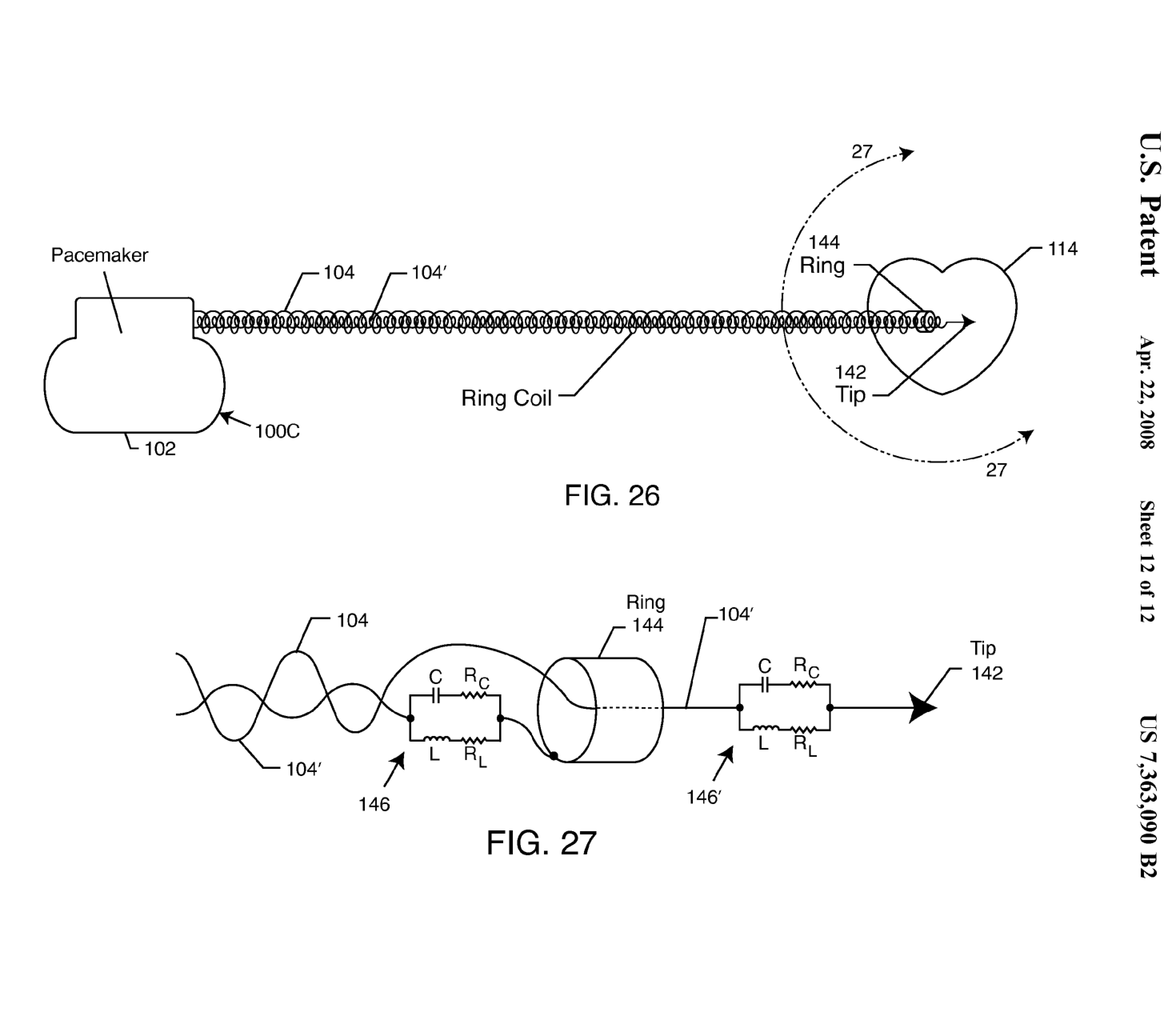

滤波器可沿导线任一点设置，优选邻近远端 TIP，并可集成进 TIP 或 RING。FIG. 27 在双极起搏导线的 TIP、RING 两路分别串入 146、146′；多电极或多导线系统可在各远端电极处配置独立滤波器。说明书把 deep brain stimulator、spinal cord stimulator 与 cochlear implant 列入适用器件，并指出神经刺激导线可有多个 PAD 电极。[推断] 对 DBS 双侧皮层导线，可迁移的设计单元是每根独立导体在电极侧串入一只 tank；所需元件数量、封装尺寸与治疗/感知通路损耗为 [待确认]。该元件与 AIMD 壳体馈通处的低通 EMI 滤波器协同：远端 tank 提高电极侧 RF 串联阻抗，馈通滤波器处理进入壳内电子学的 EMI。

【关键图占位｜库主定稿时补】FIG. 27 — TIP（142）与 RING（144）两路分别串入 bandstop（146、146′）的远端集成形态。

Q、带宽与损耗取舍

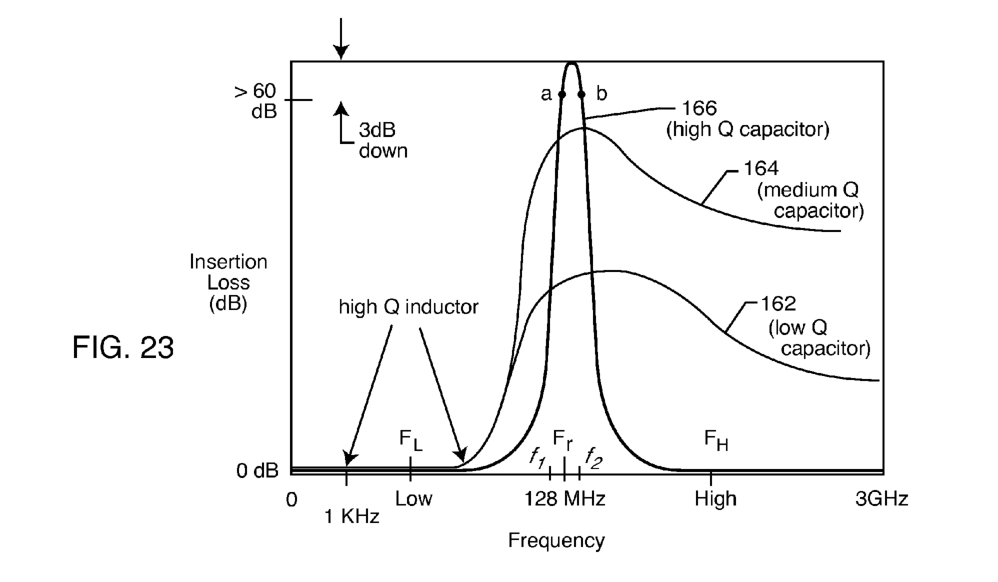

总 Q 由谐振频率与 3 dB 带宽之比表征。高 Q 给较高、较窄的谐振峰，元件老化或植入环境造成的小频移即可离开阻带；Q 过低则峰值衰减不足。专利选择“high Q inductor”与“relatively low Q capacitor”组成中等 Q tank（FIG. 23）：电感寄生电阻尽量低，使约 10 Hz–1 kHz 的起搏、刺激和感知信号低损耗通过；电容 ESR 刻意升高以拓宽 RF 阻带。

电容 ESR 可通过较薄或较高电阻率的电极、带孔缝的电极图形、掺陶瓷粉的电极浆料、高损耗介质、电阻性连接材料或外串电阻提高。该增损同时降低谐振峰，并把 RF 能量耗散在滤波器内；专利以 FIG. 23 的曲线 162、164、166 表示低、中、高 Q 的定性差异。电容介质老化造成的谐振频移构成降低总 Q、扩大带宽的容差依据。

【关键图占位｜库主定稿时补】FIG. 23 — 不同总 Q 的插入损耗曲线，用于比较峰值衰减、3 dB 带宽与频移容差。

并联 tank 本身被说明书列为 radio receiver 的已知电路；本专利在 AIMD 场景的工程限定集中于串入植入导线、按 MRI RF 频率调谐，以及高 Q 电感配低 Q 电容。再审后保留的修改权利要求 2、9 均含这一 Q 配比。

效果与证据

• 电学测试，条件未述:专利称“several hundred ohms can be realized”，用于说明实物谐振阻抗为有限的数百欧姆量级；未给样品结构、L/C/ESR、频点、仪器、负载、重复数或误差。
• 解析算例，1.5 T 频点:FIG. 12 取 $L=1$ nH、$C\approx 6$ nF；[推导] $f_r\approx 65$ MHz，与约 64 MHz 的目标一致。6 nF 高于 100–4,000 pF 的优选区间、低于约 10,000 pF 的一般上界；证据等级为元件配值计算。
• 理想电路与集总建模:FIG. 13 为理想 L∥C 的阻抗—频率关系；FIG. 16 加入支路损耗；FIG. 18、FIG. 19、FIG. 20、FIG. 21 用开关等效表示低频、谐振和高频状态。模型用于说明方向性，不给实物参数或误差。
• Q 曲线比较，生成条件未述:FIG. 23 以曲线 162、164、166 比较低、中、高 Q 的插入损耗；正文只作定性判读，未说明曲线来自计算、仿真还是实测，也未给坐标值。
• 材料老化陈述，材料与环境未述:电容容值在每个对数时间 decade（经历时间增加 10 倍）变化 1%–5%（“per decade of time elapsed”），谐振频率最高漂移约 2.5%；未给介质种类、温度、偏压或数据来源，不能外推到具体植入电容。

严谨性缺口:

• 无 phantom、温升、组织损伤、SAR、动物或临床试验，电流阻断未落实为热学终点；本卡只支持机理层，不支持 ISO/TS 10974 或 ASTM F2182 验证结论。
• 数百欧姆测试没有条件，无法判断测的是裸 tank、装入电极后的器件还是组织负载下的系统，也无法与 64/128 MHz 目标对应。
• 未给任何实物滤波器的电感、电容、支路电阻、ESR、Q、3 dB 带宽、尺寸、耐压、载流和功耗的成套数据。
• FIG. 16 忽略分布参数与组织阻抗；多回路和位置依赖只作定性讨论，没有 SPICE、FEM、全波或传输线模型。
• 单一中等 Q 谐振峰覆盖 64 MHz 与 128 MHz 是设计主张；[推断] 两频相差一倍，若不牺牲峰值阻抗或采用多谐振结构，很难仅靠展宽同时维持高衰减，专利未给定量证据。
• 蓄意提高电容 ESR 会增加 tank 内部耗散，专利未报告滤波器自身温升、封装散热或组织邻近处的二次热风险。

关联

• Google Patents:https://patents.google.com/patent/US7363090B2/en
• 危害:rf-heating

1. lead-resonant-length——导线电气长度、有效波长与 RF 耦合/尖端发热的关系（概念卡）。
2. parallel-lc-resonance——并联 LC 的谐振高阻、损耗限制与 bandstop 作用（概念卡）。
