US9999764B2 Resonance tuning module for implantable devices and leads

摘要

• 问题:MRI RF场通过天线效应与体内感应电位两种途径将能量耦合进植入导线,在远端电极-组织界面产生高电流密度,引起阻性加热,可导致血管内壁烧蚀与起搏接触点瘢痕化;传统保护(齐纳二极管阵列)仅针对过压浪涌,未解决组织界面热损伤问题。
• 方案:在导线中串联LC或RLC并联谐振电路,调谐至MRI激励频率(1.5T→63.855 MHz,3.0T→127.71 MHz),谐振时回路高阻抗阻断RF感应电流,对低频起搏信号保持低阻抗;进一步提出植入后主动可调谐模块(Claims 1–13),通过控制子系统测量系统实际谐振频率并调节可变L/C,补偿个体导线路径与组织环境的不可预知差异;被动方案则通过调整螺旋导线绕距与匝间介电材料实现导线自谐振。
• 效果:实测台架数据(1.5T,SAR=1.8528 W/kg,扫描2分52秒):常规导线远端温度约42°C(FIG 31);闭合绕距+单层收缩套管设计降至21~21.8°C(FIG 32);远端配置谐振电路时温升约0.9°C(3.75分钟,FIG 27);电路仿真(FIG 3–21)定性展示RF感应电流降低,降低后组织端峰值无定量给出。
• 形态:13项权利要求;部署形态三种——集成于IPG内部(FIG 36)、作为IPG与导线间的独立可植入模块(FIG 37)、或适配器形式(FIG 22);支持64/128 MHz双频覆盖(串联双谐振电路,FIG 7/FIG 50);非铁磁芯电感,可辅以二极管过流保护(FIG 53/FIG 54)。

原理与方案

标注:引号内英文 = 专利 raw 原文;[推导] = 由专利参数与电路模型推出的结论,非专利原文;[待确认] = 专利未给、推导中假设的输入。

失效机理

MRI RF 场经两条路径向植入导线注入能量:①天线效应(“antennae effect”),导线在空间 RF 场中拾取感应电动势;②体内感应电位,RF 激励电场经植入体形成短路回路(“implant acts as an electrical ‘short circuit’”)。两者叠加使高频电流集中于远端电极-组织界面,在组织电阻上阻性发热。基线电路见 FIG 2(常规双极导线集总模型:源 300 = 感应电动势,体电阻 400,组织电阻 130/230):无滤波时感应电流全额到达电极,仿真给出组织端电流峰值约 ±0.85 A(FIG 3,电路仿真)。

谐振阻断机理

方案是在导线中串联接入一个 LC(或 RLC)并联谐振电路,调谐至 MRI 激励频率(Larmor 方程 $f=B_0\gamma$:1.5 T→63.855 MHz,3.0 T→127.71 MHz;Table 1 示例 L=50 nH、C≈124 pF)。谐振频率处两支路无功导纳相互抵消,电路对外呈纯电阻性高阻抗[1] $R_d=L/(R_{s}C)=X^2/R_s$ [推导]($X={\omega }_{0}L$,$R_s$ 为损耗/限流电阻;若取 $R_s=0.5\Omega$ [待确认] 则 $R_d\approx 805\Omega$)。谐振点阻抗的具体数值专利未给——全文仅定性表述(“blocking quality”、“high impedance”),$R_s$ 也只有 “a small value” 的相对说法,故 $R_d$ 绝对值完全取决于实现的损耗水平。跨厂商参照:Greatbatch 带阻滤波器专利族给过数值——谐振点阻抗”可达 2000 Ω”[2];“例如高于 2,000 ohms”(定性示例)[3];P-Spice 示例参数(L=150 nH、ESR=10 Ω、$R_s$=1.0 Ω)下声称谐振阻抗 >50 Ω[4]。本卡推导的 805 Ω(Q≈40)落在该 50 Ω–2 kΩ 公开值域中部,可作量级参考。串联回路中,该高阻抗使回路电流与电极端耗散功率同时塌缩:

$I_{lead}=\frac{V_{EMF}}{R_{loop}+R_d},\frac{P_{tip}^{tank}}{P_{tip}^{base}}=(\frac{R_{loop}}{R_{loop}+R_d}{)}^2$

电极端功率按电流平方衰减 [推导]。能量收支上,谐振电路并非将这部分热量转移至自身:回路从 RF 场抽取的总功率 $V_{EMF}^2/(R_{loop}+R_d)$ 本身下降,对应导线天线对场能的有效耦合减弱 [推导]。对低频治疗信号(起搏 ~kHz),电感支路阻抗仅 $\sim 10^{-4}\Omega$ 量级 [推导],近似短路,治疗通路不受影响——这是谐振电路可串入治疗通路的前提;整体呈带阻(notch)特性。

位置效应:近端与远端配置

导线沿全长经分布寄生电容与组织耦合(含线圈匝间电容,“inter-loop capacitance in a coiled wire”),RF 电流可在导线任意位置进出导体。专利将该耦合集总为 capacitance circuit 4000(“a capacitor and resistor”),并以 4000 相对谐振电路的接入位置定义”近端/远端”两种配置,二者电路拓扑仅此一处不同:

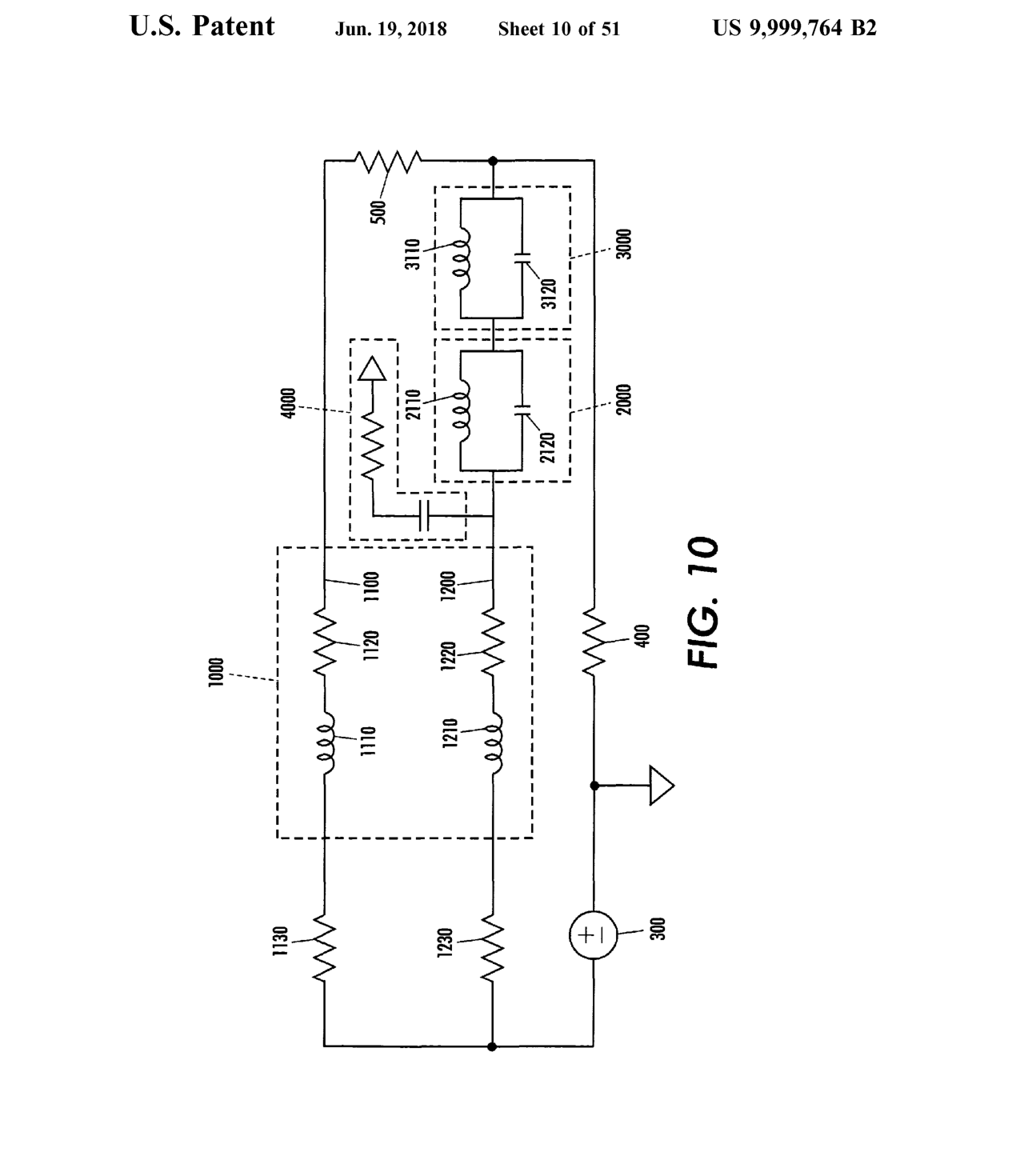

• 近端配置(FIG 10,4000 在谐振电路的电极侧):从源到电极存在经 4000 的注入路径,含谐振电路的高阻支路在并联中被旁路,$R_d$ 从电极电流表达式中消失 [推导],残余阻断仅由 $Z_{4000}$ 与回路阻抗决定(4000 的元件值专利未给)。此配置是效果削弱而非失效:仿真中受保护导线的电极电流仍降至约 ±0.1~0.2 A(FIG 11 虚线 I(Rt1) 读图;同图 ±1.2 A 实线为未保护的对侧导线),但明显差于远端配置的近零水平;原文:“Although the resonant circuits still reduce the induced current, the capacitance circuit 4000 reduces the effectiveness”。此配置降低的是流入 IPG 的电流,保护对象为 IPG 内部电子。近端配置还存在第二种不利机理:谐振电路在其所在点强制电流节点,使 52 cm 导线的有效电长度缩短为 46.5 cm,更接近 1.5 T 下的共振长度[5],仿真显示电极端电流反而由约 0.65 A 升至约 1.0 A(FIG 25→FIG 26,modeled;该仿真的电路模型未披露,单点集总图无法表达此长度效应,分布式表示见 FIG 29)。

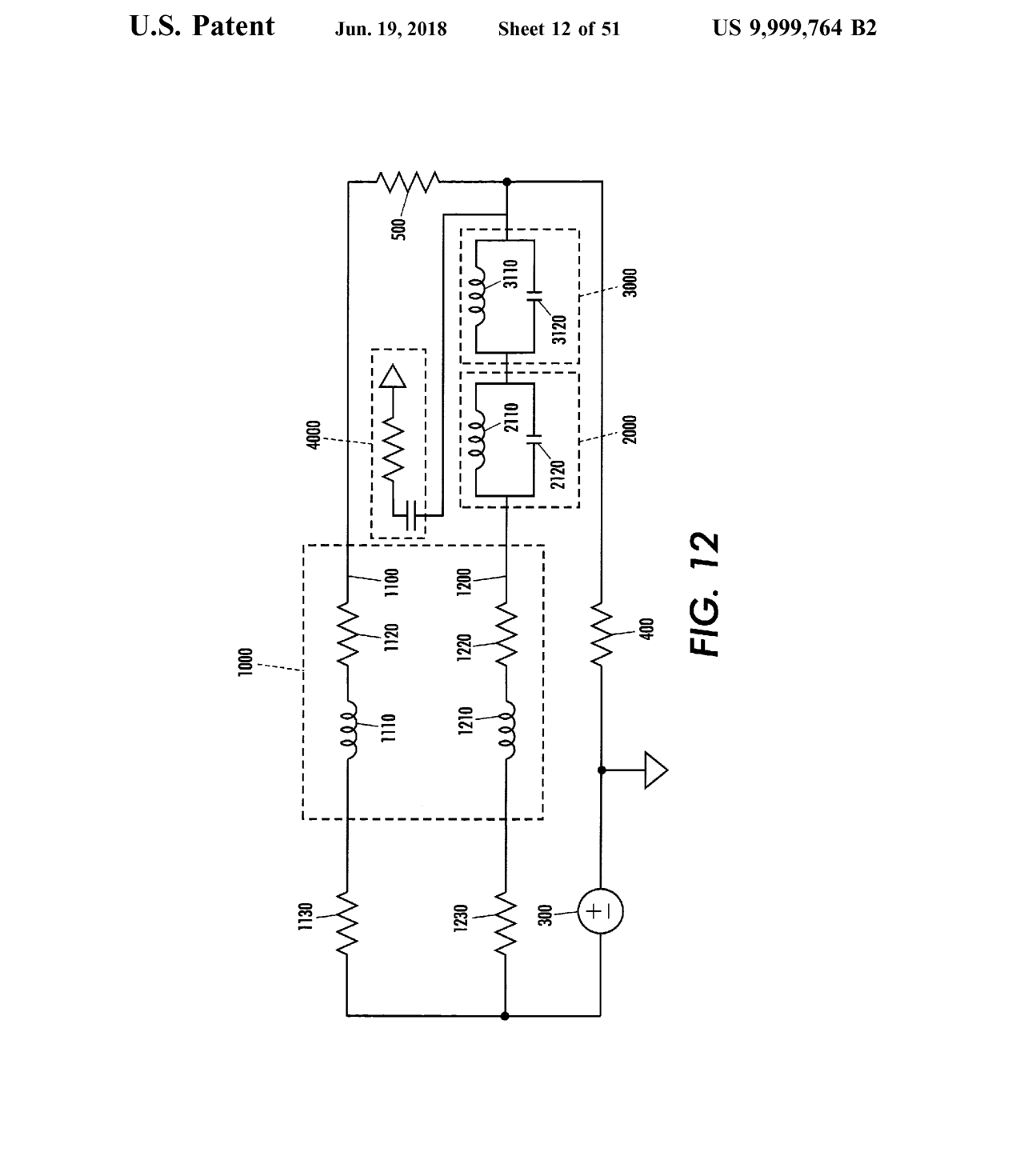

• 远端配置(FIG 12,4000 在谐振电路的 IPG 侧):所有注入路径到达电极前均须经过 $R_d$,电极电流 $I_{tip}\approx V/R_d$ [推导],电极端发热塌缩(FIG 13)。IPG 与谐振电路之间的导线段仍有感应电流,经沿线分布电容就地回流组织,不经过电极、不参与电极端发热。

谐振点高阻抗对感应电流的阻碍取决于其在电流路径中的位置:近端配置保护 IPG 电子,远端配置保护电极-组织界面。判据为谐振电路须位于全部寄生注入节点与被保护对象之间;由于注入节点沿导线全长连续分布,保护组织时谐振电路只能紧邻电极放置——这也是跨厂商共识 “as close to the electrode-to-tissue interface as possible” 的物理来源。

实现形态

分立滤波器的实体为同心圆柱结构(“constructed as a substantially cylinder shaped component”):外导电筒为电容外极板,内衬介质环与内极板,内侧绕线圈,构成 L∥C。两种安装方式与三个变通形态:

1. 导线末端安装,外壳裸露,滤波器本体即电极(FIG 44,外筒 9310 即电极):导线末端焊接至滤波器,电流必经滤波器进入组织,滤波器与电极距离为零,是远端配置的极限形式。双极导线的第二根导体从中心馈通孔(9320)穿过,与滤波器无电气连接、不受保护;如需保护须另加一只。
2. 导线中段安装,外壳绝缘,作为串入件(“an insert to be placed inline in a lead”):导线剪断后两端分别焊接,可置于沿线任意位置,可一线多只串联以分摊环流(FIG 46)。
3. 近端 adapter(FIG 22,IS-1-BI 接口,插在 IPG 与导线之间):按位置效应仅保护 IPG 电子(“protect the electronics in the implanted pulse generator”),不保护组织。
4. 导线自谐振,无分立元件(FIG 23):线圈自身为电感、匝间绝缘膜为电容,通过绕距、匝间介质、线材截面形状(方形截面增大匝间相对面积)调节自谐振频率至 64 MHz。其高阻抗分布于整根线圈,不集中于一点,故不受”须置于远端”的约束。
5. 主动调谐模块(FIG 36/FIG 37,Claims 1–13):植入后在血液环境中(“rather than in air”)测量”IPG+导线”整体的实际谐振频率,调节模块内可变 L/C 将其调至 64/128 MHz 或有意偏离。该机制针对个体导线路径与组织环境导致的谐振频移,专利认为单一固定设计无法覆盖(“impractical or impossible to create a single design”)。

代价与工程取舍

阻断成功意味着几乎全部感应电动势降落在谐振电路两端($V_{tank}\approx V_{EMF}$),该电压驱动 L、C 两支路各自流过主路电流的 Q 倍环流($|I_L|/|I_{lead}|=X/R_s\equiv Q$;以 Table 1 的 L 值及假设 $R_s=0.5\Omega$ [待确认] 计,Q≈40)[推导];阻断比例与环流幅值由同一机制决定,不能独立优化。专利原文与此一致:谐振时电感电流大于无滤波时的导线感应电流(FIG 15 中 $I_{LFilter1}$),电感存在额定电流上限(“not damaged by too much current”),谐振电路自热须纳入热管理。专利给出五种应对手段:

手段	出处	电感环流	阻断能力	代价 / 约束
多只同值谐振电路串联	FIG 7 复用,“substantially the same resonance values”	÷N($V_{tank}$ 均分)	×N	长度 / 体积
加大 L,做长不做宽(“longer, rather than wider”)	同上下文	∝1/L ↓	$R_d\propto L^2$ ↑ [推导]	管腔直径;五种手段中仅此一种使环流与阻断同时改善
有意失谐(70.753 / 74.05 MHz,多只各调不同频)	“purposely tuned to be off”	↓	组织电流仍降(专利陈述)	机理专利未给
限流电阻 $R_s$(5130)	FIG 14/16,“slight negative impact”	↓	↓↓($R_s$ 0.5→5 Ω 时电极端功率衰减倍数缩小约 34 倍 [推导])	阻断能力与环流同降,需按应用折衷
热管理(不降低电流,仅改善散热)	“thermally conductive”、热沉 9516	—	—	导线内壁非导电高导热涂层、轴向导热丝、滤波器中心孔填充导热聚合物、adapter 壳体热质量

设计维度包括:阻断效果($R_d$)、电感额定电流、管腔几何(直径受限,长度优先)、治疗通路阻抗($R_s$ 置于电容支路的原因)、热的集中度(“heating is tolerable when it is not concentrated in one small place”)、调谐容限与植入后频移(“expected to shift resonance frequency”)、MR 兼容性(电感不得含铁磁/铁氧体芯、取向不敏感,“should not contain a ferromagnetic or ferrite core”)。

效果与证据

证据分三层;各层测试条件不同,数据不可互比,分列如下。

① 电路仿真(FIG 3–21、25–26):FIG 3–21 出自集总模型(FIG 2/10/12 等电路图):基线组织电流 ±0.85 A(FIG 3);加入远端谐振电路后该支路电流显著降低,但降低后的峰值未给出定量,未保护的对侧支路升至 ±1.21 A(FIG 5);电感值 ±10% 失调下仍有明显降流(FIG 20–21)。FIG 25–26(0.65→1.0 A)的仿真模型未披露:原文仅以文字给出机理与结果,未引用任何电路图;其变量名 I(RTissue) 与集总模型图(I(Rt1)/I(Rt2))及分布梯形图 FIG 29(Tip-Liquid/Ring-Liquid)均不一致,FIG 29 只能作为理解此类长度/分布效应的参考电路,专利未说明 FIG 25–26 出自该模型。配置披露:各组仿真的工具、求解器、激励定义均未给出;原文说明所用频率仅为示例(“do not represent the exact frequencies to be used”)。

② 台架实测 A:谐振电路位置对比(FIG 24–28):52 cm 单端带帽导线,浸入半导电液体(“semi-conductive fluid”)中进行 MRI 加热实验。远端配置温升约 0.9 °C / 3.75 min(FIG 27,即 FIG 24 trace C 的放大);近端两种接法结果不同——插入 46.5 cm 处时远端温升高于无滤波对照(FIG 24:trace A 峰值约 73 °C vs trace B 无电路约 52 °C,读图值,正文未给数;对应有效长度机理);直接接在近端端头时未观察到显著改变(FIG 28,双极起搏导线,两曲线在约 85–105 °C 区间重叠;开路端头本为电流波节,串入高阻抗不改变有效长度)。FIG 24 与 FIG 28 对象不同(带帽单线 vs 双极导线)、绝对温度相差数十度,两图数值不可互比。配置披露:仅”半导电液体”一项;场强、序列、SAR、无滤波基线温升、测温仪器均未给出。

③ 台架实测 B:绕距系列(FIG 31–35,Table 2):本专利披露最完整的一组实验配置——1.5 T,体线圈,FSE XL 序列,轴位,TE 16 ms / TR 67,FOV 48,层厚 10 mm,体重 79 kg,20 层穿过导线,SAR = 1.8528 W/kg,扫描 2 min 52 s。结果:常规导线远端约 42 °C(FIG 31);闭合绕距+单层收缩套管 21–21.8 °C(FIG 32);中等绕距 40–55 °C;开放绕距 40–60 °C。

严谨性缺口:

• 谐振点阻抗绝对值未给:全文仅定性(“blocking quality”、“high impedance”),$R_s$ 只有 “a small value”;卡内 805 Ω 为按假设 $R_s$ 的推导值。
• FIG 25–26 的仿真模型未披露:近端插入使电极电流 0.65→1.0 A 的关键结果无对应电路图,变量名与已披露模型不一致;台架侧仅 FIG 24 温度对比可作旁证(读图值)。
• capacitance circuit 4000 元件值未给:位置效应模型的关键参数缺失,近端配置的残余阻断幅值不可复算。
• ②③两组数据量纲口径不同(②报告温升 0.9 °C,③报告温度 42 °C),不可互比;②组测试配置披露极少。
• 无体内 / 动物 / 临床数据。

关联

• Google Patents:https://patents.google.com/patent/US9999764B2/en
• 危害:rf-heating

1. parallel-lc-resonance——并联谐振/带阻阻断的通用原理(概念卡)。
2. US8145324B1_Greatbatch——带阻滤波器谐振点阻抗”可达 2000 Ω”。
3. US8155760B2_Greatbatch——谐振阻抗定性示例”例如高于 2,000 ohms”。
4. US7853324B2_Greatbatch——P-Spice 示例参数下谐振阻抗 >50 Ω。
5. lead-resonant-length——导线共振长度与拾取效率峰(概念卡)。

附录 · 批注(annotations)

深读问答中细节性较强、不宜占正文的若干条(推导过程、数值自检与边界讨论),原样保留于此。引号内英文 = 专利 raw 原文;确定性推导与代入专利参数的计算不加复核标注;[待确认] 仅用于专利未给、批注假设的输入参数。

1. 加入并联 LC(tank)后,并联支路的电流、电压与主路是什么关系?

答: 电压共享、电流相加(KCL 相量和)、内部 Q 倍环流。

tank 是二端元件串在导线上(FIG.14,“in series or inline with one of the pacing leads”),外部关系只有两条:

• 电压:主路电流 $I_{lead}$ 整体流过 tank,$V_{tank}=I_{lead}\cdot Z_{tank}$,同时加在 L、C 两支路上。
• 电流:${\vec{I}}_L+{\vec{I}}_C={\vec{I}}_{lead}$。

谐振点相位:$I_L$ 滞后 $V_{tank}$ 90°,$I_C$ 超前约 90°——两支路电流近等幅反相,和(净流)很小,各自幅值是主路的 Q 倍。物理图像:能量在 L、C 间来回倒,主路每周期只补 $R_s$ 耗掉的部分。原文佐证:“ILFilter1 is the current through the inductor 5110 when the resistor 5130 is a small value”——$R_s$ 小 → Q 高 → 环流大。

Q 倍环流推导(通用版已沉淀 parallel-lc-resonance,此处为专利数值版。拓扑 L ∥ ($R_s$ + C),元件号 L = 5110、C = 5120、$R_s$ = 5130):

1. 两支路导纳:$Y_L=-\frac{j}{\omega L}$;$Y_C=\frac{R_s+\frac{j}{\omega C}}{R_s^2+\frac{1}{{\omega }^2{C}^2}}$(有理化)。
2. 谐振条件 $\mathrm{Im}(Y_L+Y_C)=0$;高 Q 近似($R_s\ll \frac{1}{\omega C}$)下 ${\omega }_0^2\approx 1/LC$,且 ${\omega }_{0}L=\frac{1}{{\omega }_{0}C}\equiv X$。
3. 残余总导纳为纯实小量 → 动态电阻 $R_d=\frac{L}{R_{s}C}=\frac{{\omega }_0^2{L}^2}{R_s}=\frac{X^2}{R_s}$(标度律 $R_d\propto L^2$ 的出处)。
4. $V_t=I_{lead}{R}_d$,支路电流 $|I_L|=V_t/X$,故

$\frac{|I_L|}{|I_{lead}|}=\frac{R_d}{X}=\frac{X}{R_s}\equiv Q$

5. 数值自检(Table 1,1.5T):${\omega }_0=2\pi \times 63.86$ MHz;$X={\omega }_{0}L=20.06\Omega$(L = 50 nH);$1/({\omega }_{0}C)=20.06\Omega$(C = 124.245 pF)——两者相等 ⇒ Table 1 的 C 值正按 ${\omega }_0^2=1/LC$ 选取,模型自洽 ✓;$R_s=0.5\Omega$ → $Q=40.1$、$R_d=805\Omega$;$R_s=5\Omega$ → $Q=4$(高 Q 近似误差 ~6%)。
6. 与"$|I_L|\approx V_{EMF}/(\omega L)$"对账:$|I_L|=Q\cdot I_{lead}\approx \frac{R_d}{X}\cdot \frac{V_{EMF}}{R_d}=\frac{V_{EMF}}{X}$,两条路径闭合 ✓。

边界(自报):① Q 倍关系是 tank 内禀属性(只用 KCL + 支路导纳),与外电路(源类型、$Z_s$)无关,外电路只决定 $I_{lead}$ 大小;② 依赖恰在谐振点,失谐后环流变小,Q 倍是电感的最坏情形;③ 隐含 $R_s$ 集总于 C 支路;真实电感的射频 ESR 串在 L 支路,实际 $Q\approx X/(R_{s,C}+R_{ESR,L})$ 更低——环流估计偏保守、tank 自热估计偏乐观。

2. 接入 tank 后主路电流为何降低、尖端 230 发热为何减小?是 230 上的分压变小了吗?

答: 是;“分压变小”与”电流被掐小”在串联回路里是同一件事,尖端功率按电流平方塌缩;tank 是”阻断”不是”分流吸热”。

回路方程与三个频段:$I_{lead}(\omega )=\frac{V_{EMF}}{Z_{loop}+Z_{tank}(\omega )}$,$Z_{loop}\approx R_{loop}$(体 400 + 导线 + 组织 1230)。

频段	tank 行为	$\Vert Z_{tank}\Vert$	后果
低频(起搏 ~1 kHz)	L 支路近似短路	$\omega L\approx 3\times 10^{-4}\Omega$	治疗信号无感通过
${\omega }_0$(64 MHz)	两支路无功导纳抵消	$R_d$,纯实、数百 Ω	RF 被阻断
$\gg {\omega }_0$	C 支路近似短路	$\to 1/(\omega C)$ 下降	带阻(notch)

低频行是”tank 敢串进治疗通路”的全部理由。

两个严格等价的观点:

• 电流观点(掐流):$I_{lead}=\frac{V_{EMF}}{R_{loop}+R_d}=I_0\cdot \frac{R_{loop}}{R_{loop}+R_d}$,阻断倍数 $(R_{loop}+R_d)/R_{loop}$。
• 分压观点(抢压):串联回路电压按阻抗比例分配,$V_{tank}=V_{EMF}\cdot \frac{R_d}{R_{loop}+R_d}\stackrel{R_d\gg R_{loop}}{\to }\approx V_{EMF}$,而 $V_{230}=V_{EMF}\cdot \frac{R_{230}}{R_{loop}+R_d}$ 塌缩。

两观点由 $V_{230}=I_{lead}{R}_{230}$ 互推。$V_{tank}\approx V_{EMF}$ 即能量转移命题:阻断成功的标志就是几乎全部 EMF 被顶到 tank 两端——不是副作用,是机制本身;它正是驱动 Q1 中 Q 倍环流($|I_L|=V_{tank}/X$)的源头。阻断越成功,环流越顶格,两结论是一枚硬币两面。

尖端发热按平方塌缩:

$P_{230}=I_{lead}^2{R}_{230}\Rightarrow \frac{P_{230}^{tank}}{P_{230}^{base}}=(\frac{R_{loop}}{R_{loop}+R_d}{)}^2$

代入假设参数($R_{loop}\approx 70\Omega$ [待确认]):

$R_s$	$R_d$	阻断倍数(电流)	发热衰减(功率)
0.5 Ω	805 Ω	12.5×	~156×
5 Ω	80 Ω	2.1×	~4.6×

平方关系是方案红利,也反向加重限流电阻的代价评估($R_s$ 0.5→5 Ω,功率衰减掉 34 倍)。

能量观点(无源元件凭什么能”挡”):回路从场中抽取的总功率本身下降,$P_{total}=\frac{V_{EMF}^2}{R_{loop}+R_d}\ll \frac{V_{EMF}^2}{R_{loop}}$。微观图像:电流刚要建立,tank 两端即自洽积起与 EMF 反相的电压,把净驱动压到 $V_{EMF}\cdot R_{loop}/(R_{loop}+R_d)$。tank 自耗 $P_{tank}=I_{lead}^2{R}_d\approx V_{EMF}^2/R_d\approx 3.7$ W([待确认] 依赖 $V\approx 59.5$ V 反推),其余能量在集总模型里根本未被源提供——物理上对应导线天线不再有效耦合这部分场能。热不是被 tank”接盘”,是整体少抽了。

边界(自报):① 全部杠杆在 $R_d\gg$ 回路其余阻抗;若真实回路阻抗(含源阻抗)非 ~70 Ω 而是数百 Ω,阻断倍数按 $(Z_s+R_d)/Z_s$ 塌缩;② $R_{loop}\approx 70\Omega$、$V\approx 59.5$ V 均为反推 / 猜测,数值随之浮动,比值结构不受影响;③ 依赖调谐命中,专利 FIG.20/21 报告 L±10% 仍大幅降流(仿真非实测);④ 集总模型无位置自由度,只回答”tank 在远端、看远端局部”。

3. 为什么 tank 放远端有效、放近端无效甚至更糟?寄生电容接在 tank 前后分别怎样影响尖端电流?

答: 导线沿全长经分布电容与组织耦合,RF 电流可在任意位置进出导体;尖端电流的分母里是否出现 $R_d$,只取决于 tank 是否挡在所有注入节点与电极之间。寄生电容在 tank 的电极侧(= tank 近端)⇒ $R_d$ 从尖端电流表达式中消失,残余阻断只由 $Z_{4000}$ 决定(FIG.11 仿真中仍有降流,但差于远端配置);寄生电容在 tank 的 IPG 侧(= tank 远端)⇒ 一切注入路径到电极都必须过 $R_d$,阻断成立。“更糟”另有第二机理(电流节点推近自谐振)。

专利的建模(FIG.10 / FIG.12):两图均为双 tank(2000 @64 MHz + 3000 @128 MHz,纯 L∥C 无限流电阻)串入导线 1200;寄生耦合集总为 capacitance circuit 4000,原文明确是”a capacitor and resistor”,代表导线沿长的寄生 / 分布电容(含线圈匝间电容 “inter-loop capacitance in a coiled wire”),一端接体参考节点(400 与 300 之间的三角标)。两图唯一的电路差别 = 4000 接入点在 tank 的哪一侧:FIG.10 接在电极侧(专利以此定义 tank”位于近端”),FIG.12 接在 IPG 侧(tank”位于远端”)——集总模型没有几何,“位置”就是由这个接入点定义的。4000 的 C、R 数值专利全篇未给(正文无、两图无标值、Table 1 不含);本批注引用过的 $C^{\prime }\approx 241$ pF/m、$|Z|\approx 23\Omega$ 是按假设几何($a=0.5$ mm、$b=1.0$ mm、${\epsilon }_r\approx 3$)的同轴电容估算,非专利值。

两种接法的尖端电流公式 [推导]

单导线简化(忽略 1100 支路与 500)。记 $Z_{4000}=R_p+\frac{1}{j\omega C_p}$,$Z_{lead}$ = 导线集总阻抗(1220+1210),$R_t$ = 电极-组织电阻(1230),$R_b$ = 体电阻(400),tank 谐振呈纯实 $R_d$。关键的电路事实:源 300 的参考端同时挂着 400 和 4000 两条支路——它们是从源到导线的两条并联注入路径。

情形 A:4000 接在 tank 的电极侧(FIG.10,“tank 近端”)。从源到注入点 M 的源侧阻抗为两路并联:

$Z_{src}=(R_b+R_d)\Vert Z_{4000}\stackrel{R_d\gg |Z_{4000}|}{\to }\approx Z_{4000}$

$I_{tip}^A=\frac{V}{Z_{src}+Z_{lead}+R_t}\approx \frac{V}{Z_{4000}+Z_{lead}+R_t}$

$R_d$ 从表达式中消失:含 tank 的支路因高阻在并联中出局,残余阻断只剩 $Z_{4000}$ 一项,幅值取决于 $Z_{4000}$(专利未给值;FIG.11 仿真中受保护导线尖端电流仍降至约 ±0.1~0.2 A,基线 FIG.3 为 ±0.85 A 但其电路不含 4000,不严格同模型可比)。对应 FIG.11 “not reduced by the same amount… the capacitance circuit 4000 lowers the effectiveness”。若按本批注的同轴估算 $|Z_{4000}|\approx 23\Omega$,残余降流应远小于 FIG.11 所示——提示专利仿真所用 4000 值大得多,该估算仅为量级参考。

情形 B:4000 接在 tank 的 IPG 侧(FIG.12,“tank 远端”)。两条注入路径先并联、再共同穿过 tank:

$I_{tip}^B=\frac{V}{(R_b\Vert Z_{4000})+R_d+Z_{lead}+R_t}\approx \frac{V}{R_d}$

$R_d$ 必然留在分母(并联项只会更小,阻断倍数反而略升)。

⇒ 位置效应在集总模型里的全部内容:$R_d$ 在不在尖端电流的分母里。 判据:tank 必须位于所有注入节点与电极之间;真实导线的注入节点沿全长连续分布(每段绝缘都是一片寄生电容),所以 tank 只能贴电极放——跨厂商共识 “as close to the electrode-to-tissue interface as possible” 的物理出处。远端护组织,近端只护 IPG 电子。

tank 放远端时,IPG—tank 之间整段照样感应电压,但感应电流到达尖端前遇到滤波器,故尖端值很小(情形 B 公式,与 EMF 耦合在该段哪一点无关)。注意:该段导线内部的电流未必小,可经沿线分布电容就地回流组织,只是不经过电极、不参与尖端发热。

机理 2:有效长度 / 自谐振(解释”近端更糟”而不只是”无效”)

tank 在其所在点强制 $I\approx 0$(电流节点),把 52 cm 天线截成”46.5 cm 独立天线 + 残段”。天线拾取效率在共振长度附近达峰(见 lead-resonant-length),1.5T 下绝缘导线共振长度正是数十 cm 量级——5.5 cm 的电长度变化足以显著移动工作点。专利仿真方向一致:52 cm 无 tank ~0.65 A → 近端 tank(有效长度 46.5 cm)~1.0 A(FIG.25 / FIG.26,modeled 非实测,“increases from about 0.65 Amps”)。此效应超出单点集总旁路模型,需分布(FIG.29 梯形)描述。

4. “远端 / 近端”到底多远、多近?专利给了定量吗?

答:

• 近端做法:52 cm 线,tank 插在距近端 5.5 cm 处(“inserted 46.5 cm along the wire’s length”),或直接接在近端端头(“did not demonstrate a significant altering”);
• 远端:全篇只有 “at the distal end”,没有”距电极 X cm 内”的具体数值;实体 bead 的外筒即电极本体(FIG.44,“outer conductive cylinder electrode 9310”),距离为零。

5. 滤波器和导线有哪几种连接方式?

答: 分立滤波器就两种装法,外加三个变通。

bead(圆柱滤波珠,“constructed as a substantially cylinder shaped component”):L 与 C 做成同心套——外导电筒(电容外极板)+ 介质环 + 内导电环(内极板),内侧绕线圈;线圈两端分别接内环与外筒,故 L∥C。两种装法:

1. 装末端、外壳裸露 = bead 本身就是电极(FIG.44):导线不剪,末端焊在 tab 9344 → 滤波器 → 外筒 9310 = 电极 → 组织。电流必经,滤波器与电极距离为零。
2. 装中间、外壳绝缘 = inline 串入件(“an insert to be placed inline in a lead”):导线剪成两节,bead 两端各焊一节;可放沿线任意位置(“located anywhere along a lead’s length”),可一线串多颗分摊环流(FIG.46)。

公共细节:双极导线的另一根导体从中心馈通孔穿过(9320),与滤波器无电气连接、不受保护,要护它得再串一颗;9330/9332 只是固定外套管的机械搭子,不走电。

三个变通:

3. 近端 adapter 6000(FIG.22,“male IS-1-BI connector”):IS-1-BI 接口插在 IPG 与导线之间,护 IPG 电子、不护组织(“protect the electronics in the implanted pulse generator”);另有装在远端接电极 / 传感器的版本(“connected to the distal end of the bipolar pacing lead”)。
4. 导线自谐振(FIG.23):不加分立件,让线圈自身谐振在 64 MHz(→ 7)。
5. 调谐模块 10000 / 22000(FIG.36/37):自谐振的主动版,植入后测-调(→ 7)。

tank 内部电路另有五种变体(“The resonant circuit may be: an inductor”):L∥C;L∥($R_s$+C)(主推,$R_s$ 不进治疗通路);($R_s$+L)∥C;L∥C∥R;R 串在公共端。

6. 为解决电感上的大环流,专利做了哪些工程取舍?要考虑哪些维度?

答: 五条手段中仅”加大 L”使环流与阻断同时改善;设计主轴是电气性能 vs 管腔几何。手段汇总表与考虑维度已收录正文「代价与工程取舍」。

7. 导线自谐振是怎么调的?调的是什么?

答: 线圈自身是 L,匝间(隔绝缘膜)是 C;调谐振就是调这两样。

• 被动版(出厂定死,FIG.23,“coiling pitch, wire cross section geometry”):调绕距(匝间距 → C)、匝间介质材料(${\epsilon }_r$ → C)、线材截面形状(方线相邻面积大 → C 大),或跨多匝外焊一颗电容 8000。
• 主动版(植入后电调,claims 1–13,“A resonance tuning module comprising”):调谐模块串在 IPG—导线之间,内含可变电感 + 可变电容(claim 9);先测”IPG + 导线”植入后的实际组合谐振频率(必偏,“impractical or impossible to create a single design”),再调模块 L/C 把组合谐振拉到 64 / 128 MHz(claims 3–5)或故意略偏(claims 6–8)。调谐须在血液环境做,不在空气中(“rather than in air”)。
• 与位置效应的关系:自谐振方案的高阻抗分布在整根线圈上,不集中于一点,故不受”必须放远端”约束;调谐模块只是旋钮,放近端(手术方便)不影响滤波位置。
